موتور احتراق داخلی یکی از مهم‌ترین سامانه‌های فنی خودرو است که با تبدیل انرژی شیمیایی سوخت به انرژی مکانیکی، توان موردنیاز برای حرکت خودرو را تولید می‌کند. این فرآیند حاصل عملکرد یک قطعه منفرد نیست؛ بلکه مجموعه‌ای از اجزای مکانیکی، سیستم‌های سوخت‌رسانی، سامانه‌های کنترل الکترونیکی، سیستم‌های روغن‌کاری و خنک‌کاری و سازوکارهای زمان‌بندی است که باید با دقت زیادی با یکدیگر هماهنگ باشند.

برای درک عملکرد موتور خودرو، لازم است از مفاهیم پایه‌ای مانند سیلندر، پیستون، میل‌لنگ، میل‌سوپاپ و سوپاپ‌ها شروع کنیم و سپس به مفاهیم تخصصی‌تر مانند چرخه چهارزمانه، نقطه مرگ بالا و پایین، ترتیب احتراق، ECU، سیستم VVT و نسبت سوخت به هوا برسیم.

در این مقاله، عملکرد موتور خودرو را از دیدگاه مهندسی و در عین حال با زبانی ساده بررسی می‌کنیم تا مشخص شود در داخل موتور چه اتفاقی رخ می‌دهد و هر یک از اجزای اصلی چه نقشی در تولید توان دارند.

فهرست مطالب

  1. قطعات اصلی موتور خودرو
  2. سیکل کاری موتور چهارزمانه
  3. موتور دو زمانه و چهارزمانه
  4. نقطه مرگ بالا و نقطه مرگ پایین
  5. ترتیب احتراق موتور
  6. ECU موتور خودرو چیست؟
  7. سنسورها و عملگرهای ECU
  8. سیستم VVT چیست؟
  9. نسبت سوخت به هوا و حالت استوکیومتریک
  10. مخلوط غنی و فقیر
  11. جمع‌بندی

1. قطعات اصلی موتور خودرو

موتور خودرو از مجموعه‌ای از قطعات ثابت و متحرک تشکیل شده است. این قطعات باید به‌گونه‌ای طراحی شوند که در برابر فشار، دما، اصطکاک و بارهای دینامیکی ناشی از احتراق مقاومت کنند.

1. سیلندر

سیلندر فضایی است که پیستون در داخل آن حرکت رفت‌وبرگشتی انجام می‌دهد. در موتورهای چندسیلندر، چند سیلندر در کنار یکدیگر قرار گرفته‌اند و ترتیب حرکت پیستون‌ها و زمان احتراق آن‌ها با توجه به طراحی موتور تعیین می‌شود.

موتورها می‌توانند از نظر آرایش سیلندرها به شکل‌های مختلفی مانند خطی، V شکل و تخت ساخته شوند.

2. پیستون

پیستون یکی از اجزای متحرک اصلی موتور است که داخل سیلندر حرکت می‌کند. فشار حاصل از احتراق به سطح پیستون وارد می‌شود و این نیرو از طریق شاتون به میل‌لنگ منتقل می‌شود.

پیستون علاوه بر تحمل فشار و دمای بالا، باید بتواند با کمترین اصطکاک ممکن درون سیلندر حرکت کند.

3. شاتون

شاتون رابط میان پیستون و میل‌لنگ است. حرکت رفت‌وبرگشتی پیستون از طریق شاتون به حرکت دورانی میل‌لنگ تبدیل می‌شود.

بنابراین می‌توان مسیر انتقال نیرو را به شکل زیر در نظر گرفت:

احتراق → پیستون → شاتون → میل‌لنگ → فلایویل و سیستم انتقال قدرت

4. میل‌لنگ

میل‌لنگ حرکت خطی رفت‌وبرگشتی پیستون را به حرکت دورانی تبدیل می‌کند. این قطعه یکی از مهم‌ترین اجزای انتقال توان در موتور است و طراحی آن تأثیر مستقیمی بر تعادل، ارتعاشات و مشخصات عملکردی موتور دارد.

5. میل‌سوپاپ

میل‌سوپاپ وظیفه کنترل زمان باز و بسته شدن سوپاپ‌ها را بر عهده دارد. بادامک‌های روی میل‌سوپاپ با چرخش خود، مکانیزم سوپاپ‌ها را فعال می‌کنند.

در موتورهای چهارزمانه، میل‌سوپاپ نسبت به میل‌لنگ با نسبت سرعت مشخصی کار می‌کند تا زمان‌بندی سوپاپ‌ها با چرخه موتور هماهنگ باشد.

6. سوپاپ‌ها

سوپاپ‌های موتور به دو گروه اصلی تقسیم می‌شوند:

  • سوپاپ ورودی: برای ورود هوا یا مخلوط هوا و سوخت
  • سوپاپ خروجی: برای خروج گازهای حاصل از احتراق

در موتورهای مدرن، زمان‌بندی سوپاپ‌ها می‌تواند با استفاده از سیستم‌هایی مانند VVT تغییر کند.

7. شمع

در موتورهای جرقه‌ای، شمع با ایجاد جرقه الکتریکی، فرآیند احتراق مخلوط را آغاز می‌کند.

زمان جرقه بسیار مهم است و ECU می‌تواند بر اساس شرایط کاری موتور، زمان‌بندی آن را تغییر دهد.

8. انژکتور

انژکتور وظیفه تزریق سوخت را بر عهده دارد. مقدار، زمان و نحوه تزریق سوخت به نوع موتور و سیستم سوخت‌رسانی بستگی دارد.

در موتورهای مدرن، ECU با استفاده از اطلاعات سنسورها، فرمان لازم برای کنترل انژکتورها را صادر می‌کند.

9. سرسیلندر

سرسیلندر در قسمت بالایی بلوک موتور قرار دارد و در بسیاری از موتورهای مدرن محل قرارگیری سوپاپ‌ها، شمع‌ها، انژکتورها و مجاری عبور هوا و گازهای خروجی است.

10. بلوک موتور

بلوک موتور ساختار اصلی موتور است که سیلندرها و بخش‌هایی از مجموعه میل‌لنگ و مسیرهای روغن و خنک‌کننده را در خود جای می‌دهد.

11. سیستم روغن‌کاری

سیستم روغن‌کاری با رساندن روغن به قسمت‌های متحرک، اصطکاک و سایش را کاهش می‌دهد و در دفع بخشی از حرارت نیز نقش دارد.

اجزای مهم این سیستم شامل:

  • پمپ روغن
  • فیلتر روغن
  • مجاری روغن
  • کارتل
  • روغن موتور

هستند.

12. سیستم خنک‌کاری

فرآیند احتراق مقدار زیادی حرارت تولید می‌کند. سیستم خنک‌کاری وظیفه دارد دمای موتور را در محدوده مناسب نگه دارد.

از اجزای مهم این سیستم می‌توان به رادیاتور، واترپمپ، ترموستات، مایع خنک‌کننده و فن اشاره کرد.


2. سیکل کاری موتور چهارزمانه

بیشتر موتورهای احتراق داخلی خودروهای سواری از چرخه چهارزمانه استفاده می‌کنند. در این چرخه، پیستون برای تکمیل یک چرخه کامل چهار حرکت انجام می‌دهد و میل‌لنگ دو دور می‌چرخد.

چهار مرحله عبارت‌اند از:

  1. مکش
  2. تراکم
  3. احتراق و انبساط
  4. تخلیه

1. مرحله مکش

پیستون از TDC به سمت BDC حرکت می‌کند و سوپاپ ورودی باز است. در این مرحله هوا یا مخلوط هوا و سوخت وارد سیلندر می‌شود.

در موتورهای تزریق مستقیم و غیرمستقیم، نحوه ورود سوخت می‌تواند متفاوت باشد؛ بنابراین بهتر است به‌جای عبارت عمومی «ورود مخلوط هوا و سوخت»، بسته به معماری موتور درباره مسیر ورود سوخت صحبت کنیم.

2. مرحله تراکم

پیستون از BDC به سمت TDC حرکت می‌کند و در حالت ایده‌آل هر دو سوپاپ بسته هستند.

با کاهش حجم محفظه، فشار و دمای محتویات سیلندر افزایش پیدا می‌کند و شرایط برای احتراق آماده می‌شود.

3. مرحله احتراق و انبساط

در موتورهای جرقه‌ای، شمع در زمان مناسب جرقه ایجاد می‌کند. در موتورهای دیزلی، فرآیند احتراق بر اساس تزریق سوخت به هوای فشرده و داغ انجام می‌شود.

احتراق باعث افزایش شدید فشار داخل سیلندر می‌شود و نیروی حاصل از این فشار، پیستون را به سمت پایین حرکت می‌دهد.

این مرحله منبع اصلی تولید کار مکانیکی موتور است.

4. مرحله تخلیه

پس از انبساط، پیستون از BDC به سمت TDC حرکت می‌کند و سوپاپ خروجی باز می‌شود.

گازهای حاصل از احتراق از سیلندر خارج شده و وارد مسیر اگزوز می‌شوند.


3. موتور دو زمانه در مقابل موتور چهارزمانه

در موتور چهارزمانه، چرخه کامل به دو دور میل‌لنگ نیاز دارد؛ اما در موتور دو زمانه، چرخه در یک دور میل‌لنگ کامل می‌شود.

موتورهای دو زمانه به دلیل ساختار ساده‌تر و نسبت توان به وزن بالا در برخی کاربردها مورد استفاده قرار گرفته‌اند، اما مسئله مصرف سوخت، آلایندگی و نحوه انجام فرآیند تعویض گازها باعث شده معماری چهارزمانه در بسیاری از خودروهای امروزی رایج‌تر باشد.

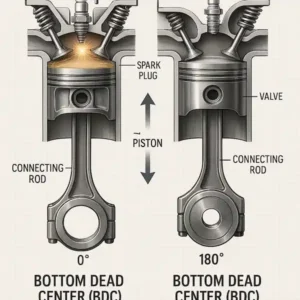

4. نقطه مرگ بالا و نقطه مرگ پایین چیست؟

دو موقعیت بسیار مهم پیستون عبارت‌اند از:

TDC یا نقطه مرگ بالا

Top Dead Center موقعیتی است که پیستون در بالاترین نقطه مسیر حرکت خود قرار دارد.

TDC یک مرجع مهم برای تعیین زمان‌بندی موتور است و بسیاری از پارامترهای احتراق و زمان‌بندی نسبت به آن بیان می‌شوند.

BDC یا نقطه مرگ پایین

Bottom Dead Center موقعیتی است که پیستون در پایین‌ترین نقطه مسیر حرکت خود قرار دارد.

فاصله میان TDC و BDC برابر با کورس پیستون (Stroke) است.

این پارامتر همراه با قطر سیلندر، یعنی Bore، در تعیین حجم جابه‌جایی موتور نقش اساسی دارد.

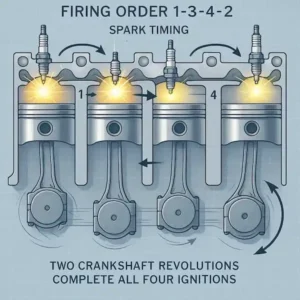

5. ترتیب احتراق موتور چیست؟

در موتورهای چندسیلندر، احتراق سیلندرها به‌صورت هم‌زمان انجام نمی‌شود. ترتیب مشخصی برای احتراق تعیین می‌شود که به آن Firing Order گفته می‌شود.

برای مثال، در برخی موتورهای چهارسیلندر خطی ترتیب احتراق 1-3-4-2 استفاده می‌شود؛ اما این ترتیب یک قانون عمومی برای تمام موتورهای چهارسیلندر نیست و به طراحی میل‌لنگ، آرایش موتور و الزامات NVH بستگی دارد.

ترتیب احتراق مناسب به توزیع نیرو و کاهش ارتعاشات کمک می‌کند.

در موتورهای مدرن، ECU زمان‌بندی جرقه و تزریق را کنترل می‌کند، اما خود ترتیب احتراق صرفاً توسط ECU «ایجاد» نمی‌شود؛ بلکه ریشه آن در طراحی مکانیکی موتور و ترتیب فازهای میل‌لنگ و میل‌سوپاپ است.


6. ECU موتور خودرو چیست؟

ECU یا Electronic Control Unit یک واحد کنترل الکترونیکی است که با دریافت اطلاعات از سنسورها و اجرای الگوریتم‌های کنترلی، عملکرد سیستم‌های مختلف موتور را مدیریت می‌کند.

ECU را می‌توان بخشی از سیستم کنترل موتور دانست، نه صرفاً «مغز خودرو». در خودروهای مدرن، چندین ECU و کنترلر مختلف نیز ممکن است در بخش‌های گوناگون خودرو وجود داشته باشند.

وظایف ECU موتور

بسته به معماری خودرو، ECU موتور می‌تواند مواردی مانند زیر را کنترل کند:

  • زمان و مقدار تزریق سوخت
  • زمان‌بندی جرقه
  • کنترل دریچه گاز
  • کنترل زمان‌بندی متغیر سوپاپ‌ها
  • مدیریت دور آرام
  • پایش برخی شرایط آلایندگی
  • کنترل برخی عملگرهای موتور
  • تشخیص خطا و ثبت DTC

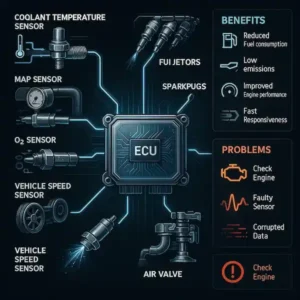

7. ECU چگونه کار می‌کند؟

چرخه کلی کنترل را می‌توان به شکل زیر خلاصه کرد:

سنسورها → ECU → الگوریتم کنترلی → عملگرها → تغییر وضعیت موتور

سنسورها

برخی سنسورهای مهم موتور عبارت‌اند از:

  • سنسور موقعیت میل‌لنگ
  • سنسور موقعیت میل‌سوپاپ
  • سنسور دمای مایع خنک‌کننده
  • سنسور MAP
  • سنسور MAF در خودروهای مجهز به آن
  • سنسور اکسیژن
  • سنسور موقعیت دریچه گاز

عملگرها

ECU می‌تواند عملگرهایی مانند موارد زیر را کنترل کند:

  • انژکتورها
  • کویل‌های احتراق
  • دریچه گاز برقی
  • شیرهای کنترل VVT
  • شیرهای مرتبط با سامانه‌های آلایندگی

8. سیستم VVT چیست؟

VVT یا Variable Valve Timing به فناوری‌هایی گفته می‌شود که امکان تغییر زمان‌بندی باز و بسته شدن سوپاپ‌ها را فراهم می‌کنند.

در یک موتور با زمان‌بندی ثابت، پروفایل و زمان‌بندی سوپاپ‌ها برای محدوده‌ای از شرایط کاری طراحی می‌شود. اما در VVT، فاز میل‌سوپاپ نسبت به میل‌لنگ قابل تغییر است.

این کار می‌تواند به بهبود پرشدن سیلندر، گشتاور، مصرف سوخت و کنترل آلایندگی در شرایط مختلف کمک کند.

انواع رایج VVT

VVT در سمت ورودی

در این معماری، زمان‌بندی میل‌سوپاپ ورودی تغییر می‌کند.

Dual VVT

در Dual VVT، زمان‌بندی میل‌سوپاپ‌های ورودی و خروجی می‌تواند به‌صورت مستقل یا هماهنگ کنترل شود.

VTEC

VTEC نام فناوری هوندا است و در گونه‌های مختلف آن، علاوه بر زمان‌بندی، امکان تغییر لیفت یا پروفایل سوپاپ نیز وجود دارد.

بنابراین VVT و VTEC را نباید کاملاً معادل یکدیگر در نظر گرفت؛ VVT یک مفهوم کلی است، در حالی که VTEC یک فناوری و نام تجاری مشخص از هوندا است.


9. نسبت سوخت به هوا و حالت استوکیومتریک

نسبت سوخت به هوا یا AFR (Air-Fuel Ratio) یکی از پارامترهای مهم در تحلیل فرآیند احتراق است.

AFR به صورت نسبت جرم هوا به جرم سوخت تعریف می‌شود:

AFR = جرم هوا / جرم سوخت

برای یک بنزین مرجع، مقدار استوکیومتریک معمولاً در حدود 14.7:1 در نظر گرفته می‌شود؛ اما مقدار دقیق به ترکیب سوخت بستگی دارد.

حالت استوکیومتریک

در شرایط استوکیومتریک، مقدار تئوری هوا و سوخت برای واکنش کامل شیمیایی متناسب است.

اما این نکته مهم است که:

استوکیومتریک لزوماً به معنی بیشترین توان یا کمترین مصرف سوخت در تمام شرایط کاری موتور نیست.

استراتژی کنترل موتور با توجه به شرایط کاری، نوع موتور، نوع سوخت و سیستم پس‌پالایش می‌تواند نسبت هوا به سوخت را تغییر دهد.


10. مخلوط غنی و فقیر

مخلوط غنی

در مخلوط غنی، سوخت نسبت به حالت استوکیومتریک بیشتر و هوا کمتر است.

این وضعیت در برخی شرایط بار بالا یا برای اهداف خاص کنترل احتراق مورد استفاده قرار می‌گیرد.

مخلوط فقیر

در مخلوط فقیر، مقدار هوا نسبت به سوخت بیشتر از حالت استوکیومتریک است.

مخلوط‌های فقیر می‌توانند در برخی شرایط باعث کاهش مصرف سوخت شوند، اما کنترل احتراق و آلایندگی آن‌ها پیچیده‌تر است.


11. نقش سنسور اکسیژن در کنترل AFR

سنسور اکسیژن اطلاعاتی درباره وضعیت اکسیژن موجود در گازهای خروجی فراهم می‌کند و ECU می‌تواند از این اطلاعات برای اصلاح کنترل سوخت استفاده کند.

سنسورهای MAP و MAF نیز بسته به معماری موتور برای تخمین یا اندازه‌گیری هوای ورودی به موتور استفاده می‌شوند.

بنابراین کنترل AFR حاصل همکاری میان:

سنسورها + ECU + مدل‌ها و نقشه‌های کنترلی + انژکتورها

است.


12. جمع‌بندی

برای درک عملکرد موتور خودرو باید آن را به‌عنوان یک سیستم یکپارچه مکانیکی، حرارتی، سیالاتی و کنترلی در نظر گرفت.

پیستون، شاتون و میل‌لنگ وظیفه تبدیل انرژی احتراق به حرکت دورانی را بر عهده دارند؛ میل‌سوپاپ و سوپاپ‌ها فرآیند تعویض گازها را زمان‌بندی می‌کنند؛ سیستم سوخت‌رسانی انرژی شیمیایی موردنیاز احتراق را تأمین می‌کند و ECU با استفاده از داده‌های سنسورها، بسیاری از پارامترهای موتور را کنترل می‌کند.

در کنار این موارد، فناوری‌هایی مانند VVT امکان تطبیق بهتر عملکرد موتور با شرایط مختلف کاری را فراهم می‌کنند و مفاهیمی مانند AFR و نسبت استوکیومتریک برای تحلیل فرآیند احتراق اهمیت اساسی دارند.

شناخت این مفاهیم، پایه مناسبی برای ورود به مباحث پیشرفته‌تر مانند مدل‌سازی موتور، شبیه‌سازی احتراق، تحلیل عملکرد، کالیبراسیون ECU و شبیه‌سازی موتور با نرم‌افزارهایی مانند GT-SUITE و GT-POWER فراهم می‌کند.
