مدل مهندسی معکوس شاتون موتور تک سیلندر | بازطراحی دقیق بر اساس ابر نقاط

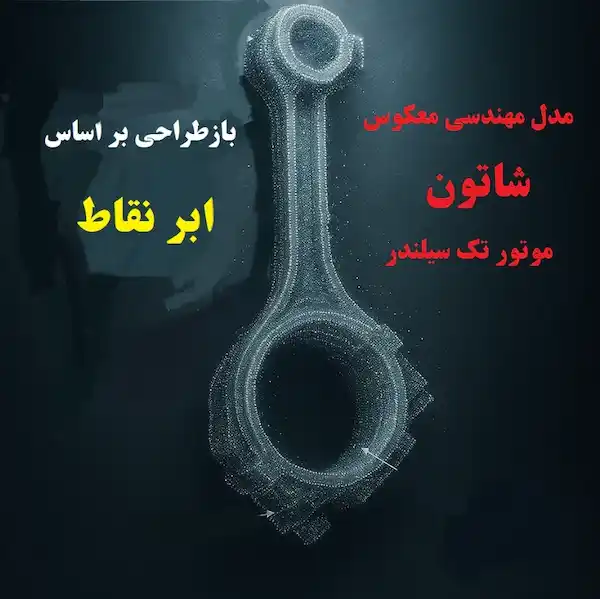

مدل مهندسی معکوس شاتون موتور تک سیلندر – فرمت STEP / CATPart / STL ⚙️

این محصول شامل مدل سه‌بعدی شاتون موتور تک سیلندر در فرمت‌های استاندارد STEP (.stp)، CATPart و STL است که به‌طور کامل بر اساس اسکن ابر نقاط از قطعه واقعی و با دقت بالا در نرم‌افزار CATIA V5 بازطراحی شده است. این مدل آماده، با جزئیات کامل و دقت ابعادی کمتر از ۰.۱ میلی‌متر، مناسب استفاده مستقیم در پروژه‌های طراحی، تحلیل مکانیکی، شبیه‌سازی و ساخت قطعات است و نیازی به هیچ مدلسازی اولیه ندارد.

⚠️ توجه: این بسته فقط شامل فایل‌های CAD آماده است و شامل آموزش، فیلم طراحی یا مراحل مدلسازی نمی‌باشد. با این فایل‌ها می‌توانید در CATIA V5 یا سایر نرم‌افزارهای CAD سازگار با فرمت STEP مدل را باز کرده، مطالعه یا ویرایش کنید و از آن در پروژه‌های صنعتی یا مهندسی بهره ببرید.

شاتون موتور چیست 🔧

شاتون یا Connecting Rod یکی از مهم‌ترین اجزای موتور احتراق داخلی است که وظیفه انتقال نیرو از پیستون به میل‌لنگ را بر عهده دارد. این قطعه تحت تنش‌های کششی، فشاری و خمشی بالا قرار دارد و طراحی دقیق آن برای عملکرد مطلوب موتور ضروری است.

مدل حاضر شامل جزئیات کامل مکانیکی یک شاتون واقعی شامل:

• بخش Big-End با محل یاتاقان و دو پیچ اتصال
• بخش Small-End برای اتصال به گژن‌پین پیستون
• شفت میانی با مقطع I-Beam برای استحکام و کاهش وزن
• فیلت‌ها و انحناهای بهینه برای انتقال یکنواخت تنش

نرم‌افزار CATIA چیست💻

نرم‌افزار CATIA (Computer Aided Three-Dimensional Interactive Application) یک ابزار پیشرفته طراحی و مهندسی است که توسط شرکت Dassault Systèmes فرانسه توسعه یافته. این نرم‌افزار یکی از قدرتمندترین پلتفرم‌ها برای مدل‌سازی سه‌بعدی، مهندسی معکوس، طراحی سطوح و احجام پیچیده و همچنین تحلیل‌های مهندسی (CAE) محسوب می‌شود.

چند نکته کلیدی درباره CATIA:

• کاربرد در صنایع بزرگ: در خودروسازی، هوافضا، انرژی و تجهیزات صنعتی به شکل گسترده استفاده می‌شود.
• توانایی در مهندسی معکوس: می‌تواند داده‌های حاصل از ابر نقاط (Point Cloud) را وارد کرده و به مدل CAD دقیق تبدیل کند.
• انعطاف بالا در فرمت‌ها: خروجی‌هایی مثل CATPart، CATProduct، STEP، IGES و STL تولید می‌کند که با دیگر نرم‌افزارهای CAD/CAM/CAE سازگار است.
• قابلیت‌های طراحی: پشتیبانی از مدل‌سازی Solid، Surface، Sheet Metal و طراحی مکانیزم‌های مونتاژی.
• محیط یکپارچه: طراحی، تحلیل و مستندسازی را در یک بستر واحد انجام می‌دهد.

در محصولی مثل «مدل مهندسی معکوس شاتون موتور تک سیلندر»، CATIA V5 کمک کرده که داده‌های اسکن ابر نقاط به یک مدل Solid دقیق با دقت ابعادی کمتر از ۰.۱ میلی‌متر تبدیل شود، که هم برای تحلیل و هم برای ساخت مستقیم قابل استفاده است.

قابلیت‌های CATIA برای این مدل:

• مدلسازی Solid و Surface با دقت بالا
• بازطراحی مهندسی معکوس بر اساس داده‌های ابر نقاط
• خروجی در فرمت‌های سازگار با اکثر نرم‌افزارهای CAD نظیر STEP، IGES و STL
• امکان استفاده مستقیم برای تحلیل در محیط‌های CAE

محتوای فایل 📦

• 12-PistonRod.stl – مدل سه‌بعدی در فرمت STL برای پرینت سه‌بعدی و CNC
• Part1.CATPart – مدل اصلی شاتون، قابل ویرایش در CATIA V5
• Product1.CATProduct – فایل اسمبلی برای مونتاژ کامل شاتون و اجزای آن
• Product1.stp – فایل STEP برای استفاده در نرم‌افزارهای CAD دیگر
• SCREW.CATPart – مدل پیچ‌های اتصال Big-End

کاربردهای مدل 🚀

• تحلیل تنش، خستگی و دینامیک در نرم‌افزارهای مهندسی
• ساخت نمونه اولیه یا نسخه نهایی با ماشین‌کاری یا پرینت سه‌بعدی
• آموزش مهندسی معکوس و طراحی مکانیکی در مراکز فنی و دانشگاهی
• توسعه و بهینه‌سازی طراحی شاتون در پروژه‌های تحقیقاتی و صنعتی

جمع‌بندی 🏆

مدل ارائه‌شده، یک فایل CAD دقیق و آماده از شاتون موتور تک‌سیلندر است که با استفاده از روش مهندسی معکوس بر پایه اسکن ابر نقاط و در نرم‌افزار CATIA V5 بازطراحی شده و در فرمت‌های استاندارد STEP (.stp)، CATPart و STL ارائه می‌شود. این مدل با رعایت اصول مهندسی و جزئیات کامل از Big-End و Small-End تا شفت با مقطع I‑Beam و فیلت‌های تقویتی به شما امکان می‌دهد بدون صرف زمان برای مدل‌سازی از ابتدا، به‌سرعت آن را در پروژه‌های طراحی، تحلیل یا مهندسی خود به‌کار بگیرید.

توجه داشته باشید که این محصول صرفاً شامل فایل‌های CAD آماده است و هیچ‌گونه محتوای آموزشی، ویدئو یا مراحل مدلسازی در آن گنجانده نشده است. سازگاری بالای مدل با CATIA و سایر نرم‌افزارهای CAD پشتیبان STEP، آن را به یک انتخاب ایده‌آل برای طراحان، مهندسان مکانیک و پروژه‌های صنعتی تبدیل می‌کند.
