CONVERGE CFD نرم‌افزار دینامیک سیالات محاسباتی (CFD) سه‌بعدی ساخت شرکت آمریکایی Convergent Science است که شبکه محاسباتی را خودش، در زمان حل، می‌سازد. همین مش خودکار، همراه با پالایش تطبیقی شبکه و حل‌گر شیمی تفصیلی، CONVERGE را به ابزار شناخته‌شده‌ای برای شبیه‌سازی احتراق، پاشش سوخت و جریان در هندسه‌های متحرک مثل سیلندر موتور تبدیل کرده است. این مقاله توضیح می‌دهد CONVERGE چطور کار می‌کند، چه تفاوتی با Fluent و OpenFOAM دارد، کجا به کار می‌آید و یادگیری آن را از کجا شروع کنیم.

پاسخ کوتاه: CONVERGE CFD چیست و به چه کاری می‌آید؟

CONVERGE یک نرم‌افزار CFD سه‌بعدی است که به‌جای مش‌بندی دستی، شبکه را در زمان اجرا خودکار می‌سازد و هر جا لازم باشد ریزتر می‌کند. بیشترین کاربرد آن در احتراق موتور، پاشش سوخت، توربوماشین‌ها، پمپ و کمپرسور و هر جریانی است که مرز متحرک یا شیمی پیچیده دارد.

  1. هندسه سطحی (معمولاً STL) وارد CONVERGE Studio می‌شود.
  2. مرزها، مدل‌های فیزیکی و تنظیمات مش تعریف می‌شوند.
  3. حل‌گر در هر گام زمانی مش را می‌سازد، پالایش می‌کند و جریان و شیمی را حل می‌کند.

CONVERGE CFD چیست و چه کسی آن را ساخته است؟

CONVERGE محصول شرکت Convergent Science است که در سال ۱۹۹۷ به دست پنج دانشجوی تحصیلات تکمیلی دانشگاه ویسکانسین–مدیسون تأسیس شد و دفتر مرکزی آن هنوز در مدیسون آمریکاست. این شرکت ابتدا خدمات مشاوره CFD موتور ارائه می‌کرد و در سال ۲۰۰۸ نرم‌افزار CONVERGE را به‌صورت تجاری عرضه کرد.

ایده اصلی CONVERGE حذف گلوگاه مش‌بندی است. در بسیاری از ابزارهای CFD، ساخت و اصلاح دستی شبکه برای هندسه‌ای مثل سیلندر با سوپاپ و پیستون متحرک، بخش بزرگی از زمان پروژه را می‌گیرد. CONVERGE شبکه‌ای متعامد (کارتزین) را در زمان اجرا تولید می‌کند و با حرکت قطعات، آن را دوباره می‌سازد.

اینفوگرافیک قابلیت‌های اصلی نرم‌افزار CONVERGE CFD: مش خودکار، AMR، شیمی SAGE، پاشش، CHT و FSI
شش قابلیت اصلی CONVERGE که آن را از ابزارهای CFD مبتنی بر مش دستی جدا می‌کند

قابلیت‌های کلیدی CONVERGE کدام‌اند؟

چهار قابلیت، هسته CONVERGE را می‌سازند: مش خودکار در زمان حل، پالایش تطبیقی شبکه، حل‌گر شیمی تفصیلی SAGE و مدل‌های پاشش و جریان چندفازی.

۱. مش خودکار در زمان حل (Autonomous Meshing)

کاربر هندسه سطحی و اندازه پایه شبکه را می‌دهد و CONVERGE مش را در زمان اجرا تولید می‌کند. به گفته Convergent Science، این روش گلوگاه تولید شبکه را از فرایند شبیه‌سازی حذف می‌کند و برای قطعات متحرک مثل سوپاپ، پیستون یا سوپاپ زبانه‌ای (Reed Valve) موتور دوزمانه، نیازی به روش‌های پیچیده مش متحرک نیست.

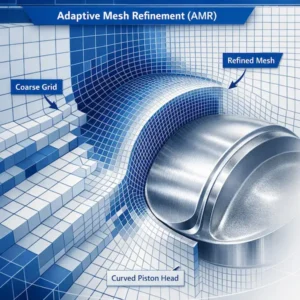

۲. پالایش تطبیقی شبکه (AMR)

AMR در طول حل، مش را فقط جایی ریز می‌کند که گرادیان سرعت، دما یا غلظت زیاد است؛ مثل جبهه شعله یا ناحیه پاشش. وقتی آن پدیده رد شد، شبکه دوباره درشت می‌شود. نتیجه، دقت بالا در نواحی مهم با هزینه محاسباتی کمتر از مش یکنواخت ریز است. Convergent Science از AMR مبتنی بر دما برای پیش‌بینی خوداشتعالی گاز انتهایی، یعنی کوبش موتور، استفاده می‌کند.

۳. حل‌گر شیمی تفصیلی SAGE

SAGE نرخ واکنش‌ها را از شرایط محلی و بر اساس سینتیک شیمیایی محاسبه می‌کند و به‌طور کامل با حل‌گر جریان جفت شده است. طبق اعلام سازنده، این حل‌گر بدون هزینه اضافه در CONVERGE وجود دارد و برای دیزل، بنزین، متانول، اتانول، آمونیاک، هیدروژن، گاز طبیعی و سوخت‌های ترکیبی قابل‌استفاده است. هر مکانیزم شیمیایی با قالب درست را می‌پذیرد.

۴. پاشش، چندفازی و جفت‌شدگی

  • پاشش سوخت: مدل‌های تزریق، شکست قطره، تبخیر، جوشش، کاویتاسیون و برخورد به دیواره.
  • چندفازی: روش حجم سیال (VOF) برای مرز تیز گاز و مایع.
  • انتقال حرارت مزدوج (CHT): حل همزمان جریان سیال و هدایت حرارت در جامد، مثلاً خنک‌کاری پیستون با فواره روغن.
  • برهم‌کنش سیال و سازه (FSI): حرکت قطعه‌ای که جریان آن را جابه‌جا می‌کند، مثل سوپاپ زبانه‌ای یا پره‌های توربو با هندسه متغیر.
  • اتصال به ابزار یک‌بعدی: شبیه‌سازی همزمان با GT-POWER تا مرزهای ورودی و خروجی مدل سه‌بعدی از مدل یک‌بعدی کل موتور بیاید.

CONVERGE با ANSYS Fluent و OpenFOAM چه تفاوتی دارد؟

تفاوت اصلی در روش ساخت شبکه و نوع لایسنس است. هر سه ابزار معادلات جریان را حل می‌کنند، اما CONVERGE مش را خودکار می‌سازد، Fluent بر مش تولیدشده پیش از حل تکیه دارد و OpenFOAM متن‌باز است و کاربر کنترل کامل، و مسئولیت کامل، روی کد و شبکه دارد.

معیارCONVERGEANSYS FluentOpenFOAM
ساخت شبکهخودکار در زمان حل، کارتزین با AMRپیش از حل، با ابزار مش‌بندیپیش از حل، با ابزارهایی مثل snappyHexMesh
هندسه متحرکنقطه قوت اصلی؛ مش در هر گام بازسازی می‌شودبا مش دینامیک یا روش‌های مشابهممکن، با تنظیم بیشتر توسط کاربر
شیمی و احتراقشیمی تفصیلی جفت‌شده (SAGE)مدل‌های متنوع احتراقحل‌گرهای احتراق؛ قابل‌توسعه
لایسنستجاری؛ برنامه دانشگاهی داردتجاری؛ نسخه دانشجویی محدودمتن‌باز و رایگان
مناسب برایموتور، پاشش، پمپ و کمپرسور، هندسه متحرکطیف وسیع کاربردهای صنعتی، از جمله آیرودینامیکپژوهش و توسعه کد، پروژه بدون بودجه لایسنس
کدام را انتخاب کنیم؟ اگر پروژه شما قطعه متحرک پیچیده یا احتراق با شیمی تفصیلی دارد، CONVERGE گزینه طبیعی‌تری است. برای جریان پایا بدون قطعه متحرک یا آیرودینامیک خارجی، ابزارهای عمومی‌تر مثل Fluent رایج‌ترند. OpenFOAM وقتی منطقی است که بخواهید کد را توسعه دهید یا لایسنس تجاری در دسترس نیست. در عمل، لایسنس موجود در دانشگاه یا شرکت هم تصمیم را تعیین می‌کند.

CONVERGE در چه صنایعی استفاده می‌شود؟

موتور احتراق داخلی شناخته‌شده‌ترین کاربرد CONVERGE است، اما سازنده آن را برای توربین گاز، مشعل، پمپ، کمپرسور و فن، انژکتور، سوپاپ، خروجی اگزوز، هیدروژن، خودروی برقی و حتی کاربردهای پزشکی هم معرفی می‌کند.

موتوراحتراق و پاششپیش‌محفظه احتراق، احتراق دمای پایین، کوبش، استارت سرد، سوخت هیدروژن و آمونیاک و طراحی تاج پیستون.شبیه‌سازی موتور
توربوماشینپمپ، کمپرسور و توربوپمپ دنده‌ای، کمپرسور اسکرول و پیچی و توربوشارژر؛ جایی که فاصله بین قطعات دوار بسیار کم و متغیر است.روند کار
انرژیتوربین گاز و مدیریت حرارتیپایداری شعله در محفظه احتراق، خنک‌کاری فیلمی و تحلیل حرارتی بسته باتری با CHT.قابلیت‌ها

شبیه‌سازی در CONVERGE چه مراحلی دارد؟

کار در CONVERGE سه مرحله دارد: آماده‌سازی در CONVERGE Studio، حل با حل‌گر موازی و پس‌پردازش نتایج. مهم‌ترین تفاوت با ابزارهای دیگر این است که مرحله مش‌بندی دستی وجود ندارد، اما تنظیم پارامترهای مش و AMR همچنان کار مهندس است.

  1. وارد کردن هندسه
    سطح هندسه، معمولاً در قالب STL، وارد CONVERGE Studio می‌شود. لازم نیست حجم سیال جداگانه استخراج شود.
  2. پاک‌سازی هندسه
    لبه‌های آزاد، مثلث‌های متداخل و سوراخ‌های سطح بررسی و رفع می‌شوند؛ سطح باید بسته و سالم باشد.
  3. نام‌گذاری مرزها
    هر بخش از سطح به یک مرز اختصاص می‌یابد: ورودی، خروجی، دیواره سیلندر، پیستون، سوپاپ و غیره.
  4. تنظیم کیس
    خواص سیال، مدل آشفتگی (مثل RANS یا LES)، شرایط اولیه و مرزی، مدل احتراق و پاشش، اندازه پایه شبکه و قواعد AMR.
  5. حل موازی
    حل‌گر برای پردازش موازی با MPI طراحی شده و روی ایستگاه کاری یا کلاستر اجرا می‌شود. فایل‌های متنی وضعیت همگرایی، دبی و کمیت‌های فیزیکی را در طول حل گزارش می‌کنند.
  6. پس‌پردازش
    خروجی سه‌بعدی برای نرم‌افزارهای پس‌پردازش مثل Tecplot، EnSight یا ParaView آماده می‌شود تا کانتور دما و سرعت، خطوط جریان و انیمیشن جبهه شعله یا پاشش ساخته شود.

CONVERGE چه محدودیت‌هایی دارد؟

CONVERGE زمان آماده‌سازی را کم می‌کند، اما هزینه محاسباتی و نیاز به دانش فیزیک را حذف نمی‌کند.

  • سخت‌افزار: شبیه‌سازی گذرای احتراق با شیمی تفصیلی و AMR به پردازنده چندهسته‌ای، حافظه زیاد و فضای ذخیره‌سازی بزرگ نیاز دارد؛ پروژه‌های صنعتی معمولاً روی کلاستر اجرا می‌شوند.
  • دانش فیزیک: انتخاب مدل آشفتگی، مکانیزم شیمیایی، مدل پاشش و قواعد AMR، بیش از کار با منوها، کیفیت نتیجه را تعیین می‌کند.
  • لایه مرزی: در جریان‌هایی که حل دقیق لایه مرزی دیواره اهمیت زیادی دارد، تنظیم شبکه نزدیک دیواره باید با دقت بررسی شود.
  • لایسنس: نرم‌افزار تجاری است و دسترسی به آن به لایسنس دانشگاه یا شرکت و برنامه دانشگاهی Convergent Science بستگی دارد.
درباره نسخه‌های غیرمجاز: سافت‌کمک نسخه کرک‌شده یا روش دورزدن لایسنس هیچ نرم‌افزاری را معرفی نمی‌کند. برای دسترسی قانونی، از برنامه دانشگاهی Convergent Science یا لایسنس دانشگاه و محل کار خود استفاده کنید.

کاربران تازه‌کار CONVERGE معمولاً چه اشتباهاتی می‌کنند؟

رایج‌ترین اشتباه این است که «مش خودکار» را با «بی‌نیازی از تنظیم شبکه» یکی بگیرند.

اشتباهپیامدراه درست
هندسه سطحی باز یا معیوبخطا در تشخیص حجم سیال یا توقف حلپیش از هر کاری، ابزار بررسی هندسه Studio را اجرا کنید
اندازه پایه شبکه نامناسبنتیجه وابسته به شبکه یا زمان حل بسیار زیادمطالعه استقلال از شبکه با دو یا سه اندازه انجام دهید
AMR بدون محدودیترشد بی‌رویه تعداد سلول‌هاسقف تعداد سلول و سطح پالایش را تعیین کنید
مکانیزم شیمیایی بزرگ از ابتدازمان حل چندبرابربا مکانیزم کاهش‌یافته شروع کنید و بعد دقیق‌تر کنید
مقایسه نکردن با تستاعتماد به نتیجه‌ای که صحه‌گذاری نشدهفشار سیلندر یا نرخ آزادسازی حرارت را با داده تست مقایسه کنید

یادگیری CONVERGE را از کجا شروع کنیم؟

یادگیری CONVERGE را با مبانی CFD و موتور شروع کنید، بعد سراغ مثال‌های آموزشی خود نرم‌افزار بروید. کار با محیط Studio نسبتاً زود یاد گرفته می‌شود؛ بخش زمان‌بر، فهم مدل‌های آشفتگی، احتراق و پاشش است. منابع زیر برای ساختن این پیش‌زمینه مفیدند:

  1. شبیه‌سازی موتور احتراق داخلی چیست؟ ضروری
    جایگاه CFD سه‌بعدی در کنار مدل یک‌بعدی و سیستمی.
  2. موتور خودرو چیست؟ تکمیلی
    مرور سیکل کاری، نسبت سوخت به هوا و اجزای موتور.
  3. آموزش مقدماتی و پروژه‌محور GT-Power تکمیلی
    رایگان. مدل یک‌بعدی موتور که مرزهای مدل CONVERGE را در شبیه‌سازی همزمان تأمین می‌کند.
  4. مدل‌سازی حرارتی سلول باتری لیتیوم یونی تکمیلی
    نمونه‌ای از تحلیل حرارتی؛ این آموزش با ANSYS انجام شده، نه CONVERGE.
  5. مستندات و مثال‌های رسمی CONVERGE ضروری
    راهنمای کاربر و مثال‌های آموزشی که همراه نرم‌افزار ارائه می‌شود.

سؤالات متداول درباره CONVERGE CFD

CONVERGE CFD چیست؟

CONVERGE نرم‌افزار CFD سه‌بعدی ساخت Convergent Science است که شبکه را در زمان حل خودکار می‌سازد و با AMR پالایش می‌کند. برای احتراق موتور، پاشش سوخت و جریان در هندسه‌های متحرک شناخته می‌شود.

آیا یادگیری CONVERGE از ANSYS Fluent سخت‌تر است؟

شروع کار با CONVERGE معمولاً سریع‌تر است، چون مش‌بندی دستی ندارد. اما تسلط بر تنظیمات AMR، مدل‌های احتراق و شیمی به دانش عمیق مکانیک سیالات و ترمودینامیک نیاز دارد.

تفاوت CONVERGE با GT-POWER چیست؟

GT-POWER موتور را یک‌بعدی و در سطح کل سیستم مدل می‌کند و سریع است. CONVERGE جریان و احتراق را سه‌بعدی و با جزئیات داخل هندسه حل می‌کند. این دو را می‌توان به‌صورت همزمان با هم اجرا کرد.

CONVERGE برای چه سوخت‌هایی قابل‌استفاده است؟

طبق اعلام Convergent Science، حل‌گر شیمی SAGE برای دیزل، بنزین، متانول، اتانول، آمونیاک، هیدروژن، گاز طبیعی، بیودیزل، سوخت‌های الکترونیکی و حالت‌های دوسوخته قابل‌استفاده است.

آیا CONVERGE نسخه دانشگاهی دارد؟

Convergent Science یک برنامه دانشگاهی (CONVERGE Academic Program) دارد. شرایط و نحوه درخواست آن را مستقیم از سایت رسمی سازنده بررسی کنید.

برای اجرای CONVERGE چه سخت‌افزاری لازم است؟

برای مثال‌های آموزشی، یک ایستگاه کاری چندهسته‌ای با حافظه کافی شروع مناسبی است. شبیه‌سازی‌های احتراق صنعتی معمولاً روی کلاستر و با ده‌ها هسته پردازشی اجرا می‌شوند. حداقل رسمی را از مستندات نسخه خود بگیرید.

جمع‌بندی

CONVERGE CFD نرم‌افزار CFD سه‌بعدی Convergent Science است که با مش خودکار در زمان حل، AMR و حل‌گر شیمی تفصیلی SAGE، شبیه‌سازی احتراق و جریان در هندسه‌های متحرک را ساده‌تر کرده است. نقطه قوت آن موتور، پاشش و توربوماشین‌هاست و محدودیت اصلی‌اش هزینه محاسباتی و نیاز به دانش فیزیک. اگر تازه شروع می‌کنید، اول جایگاه CFD را در شبیه‌سازی موتور بشناسید و بعد سراغ مثال‌های رسمی نرم‌افزار بروید.

جایگاه CFD را در شبیه‌سازی موتور بشناسید

پیش از ورود به CONVERGE، ببینید هر سطح مدل‌سازی موتور به چه سؤالی جواب می‌دهد و مدل یک‌بعدی را رایگان تجربه کنید.

راهنمای شبیه‌سازی موتور شروع رایگان GT-Power
