GT PRO برای طراحی سریع نیروگاه جدید توربین گازی و سیکل ترکیبی ساخته شده و THERMOFLEX برای مدل‌سازی آزاد هر نیروگاه یا سیستم حرارتی، چه جدید و چه موجود. هر دو از مجموعه نرم‌افزاری شرکت Thermoflow هستند، با یک نصب‌کننده نصب می‌شوند و به هم وصل‌اند. این مقاله تفاوت فلسفه کار این دو برنامه را توضیح می‌دهد و نشان می‌دهد برای هر نوع پروژه کدام را انتخاب کنید و چه زمانی بهتر است از هر دو استفاده کنید.

پاسخ کوتاه: GT PRO بهتر است یا THERMOFLEX؟

اگر می‌خواهید یک نیروگاه توربین گازی یا سیکل ترکیبی جدید را سریع و با ساختار استاندارد طراحی کنید، GT PRO بهتر است. اگر چیدمان غیرمعمول دارید، نیروگاه موجود را مدل می‌کنید یا عملکرد در بار جزئی برایتان مهم است، THERMOFLEX انعطاف بیشتری دارد.

  1. طراحی مفهومی سریع با ساختار استاندارد: GT PRO.
  2. بار جزئی همان طرح: GT MASTER.
  3. چیدمان آزاد، نیروگاه موجود یا سیستم غیرنیروگاهی: THERMOFLEX.

GT PRO و THERMOFLEX چه هستند؟

GT PRO و THERMOFLEX دو برنامه از مجموعه Thermoflow برای طراحی و شبیه‌سازی نیروگاه‌های حرارتی هستند؛ تفاوت اصلی‌شان در میزان آزادی چیدمان است.

  • GT PRO: برای طراحی نیروگاه جدید توربین گازی، سیکل ترکیبی و تولید هم‌زمان برق و حرارت. کاربر از میان گزینه‌های ساختاریافته، پیکربندی را انتخاب می‌کند و برنامه بالانس جرم و انرژی، طراحی اولیه اجزا و عملکرد نقطه طراحی را می‌دهد. GT PRO چیست؟
  • GT MASTER: همراه GT PRO؛ همان نیروگاه طراحی‌شده را در شرایط خارج از نقطه طراحی (Off-Design) مثل بار جزئی و دمای محیط متفاوت شبیه‌سازی می‌کند.
  • THERMOFLEX: برنامه همه‌منظوره که نیروگاه یا هر شبکه حرارتی را از اجزای پایه می‌سازد، در هر دو حالت طراحی و Off-Design. فایل‌های GT PRO و STEAM PRO را هم می‌خواند. ترموفلکس چیست؟
  • PEACE: ماژول طراحی مهندسی اجزا و برآورد هزینه که با برنامه‌های بالا کار می‌کند.

GT PRO یا THERMOFLEX؛ کدام برای پروژه شما مناسب است؟

معیار انتخاب، استاندارد بودن ساختار نیروگاه و نوع تحلیل (طراحی یا عملکرد) است.

نیروگاه جدیدطراحی مفهومی سیکل ترکیبیمقایسه سریع چند توربین گاز، تعداد سطوح فشار بویلر بازیاب و چیدمان‌های استاندارد. GT PRO سریع‌ترین راه است.دوره GT PRO
نیروگاه موجودتحلیل عملکرد و بار جزئیمدل نیروگاه در حال کار، اثر دمای محیط، کاهش بار و تغییر تجهیزات. THERMOFLEX با چیدمان آزاد مناسب‌تر است.دوره THERMOFLEX
سیستم خاصچیدمان غیرمعمولسیکل‌های ترکیبی خاص، سیستم‌های صنعتی، شیرین‌سازی یا هر شبکه حرارتی که در قالب‌های GT PRO نمی‌گنجد: THERMOFLEX.مدل‌های رایگان THERMOFLEX

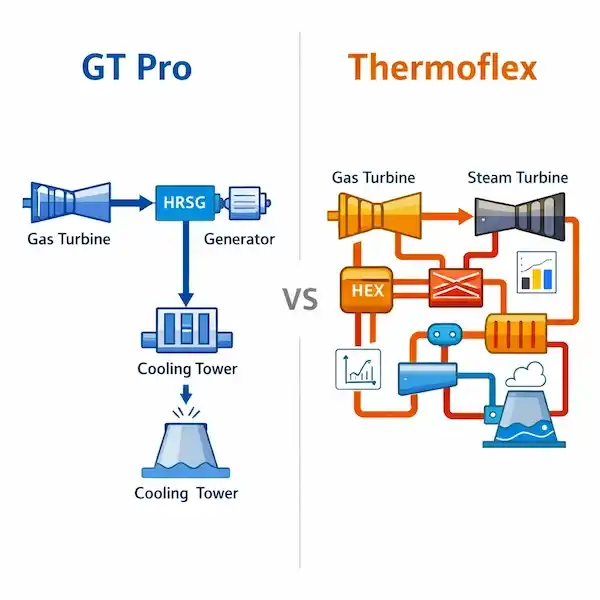

اینفوگرافیک مقایسه GT PRO و THERMOFLEX برای طراحی نیروگاه
GT PRO برای طراحی سریع ساختار استاندارد؛ THERMOFLEX برای چیدمان آزاد و Off-Design

جدول مقایسه GT PRO و THERMOFLEX

جدول زیر تفاوت دو برنامه را در معیارهای مهم پروژه نشان می‌دهد.

معیارGT PRO (+ GT MASTER)THERMOFLEX
هدفطراحی نیروگاه جدید توربین گازی و سیکل ترکیبیمدل‌سازی هر نیروگاه یا شبکه حرارتی
ساخت مدلانتخاب از گزینه‌های ساختاریافتهچیدمان آزاد از اجزای پایه
حالت تحلیلGT PRO: نقطه طراحی؛ GT MASTER: Off-Designطراحی و Off-Design در یک برنامه
سرعت رسیدن به اولین نتیجهبسیار سریعکندتر؛ باید چیدمان را بسازید
انعطافمحدود به ساختارهای پیش‌بینی‌شدهزیاد
نیروگاه موجودمناسب نیست مگر ساختار استاندارد باشدمناسب
ارتباط با همTHERMOFLEX فایل‌های GT PRO را می‌خواند؛ می‌توان طرح را در GT PRO شروع و در THERMOFLEX توسعه داد
نصب و لایسنس: هر دو برنامه با نصب‌کننده واحد Thermoflow نصب می‌شوند و لایسنس هر برنامه جداگانه است. روند رسمی نصب در راهنمای نصب Thermoflow آمده است.

روند کار ترکیبی: از GT PRO تا THERMOFLEX

در بسیاری از پروژه‌های طراحی نیروگاه، دو برنامه پشت سر هم استفاده می‌شوند:

  1. طراحی اولیه در GT PRO
    توربین گاز، بویلر بازیاب و توربین بخار را انتخاب و نقطه طراحی را محاسبه کنید.
  2. بار جزئی در GT MASTER
    عملکرد همان طرح را در بارهای مختلف و دماهای محیط متفاوت بررسی کنید.
  3. توسعه در THERMOFLEX
    اگر تجهیز یا چیدمانی خارج از قالب GT PRO لازم شد، فایل را در THERMOFLEX باز و مدل را تکمیل کنید.
  4. هزینه با PEACE
    در صورت داشتن لایسنس، برآورد هزینه و طراحی مهندسی اجزا را انجام دهید.

اشتباهات رایج در انتخاب و کار با GT PRO و THERMOFLEX

رایج‌ترین اشتباه، شروع مدل نیروگاه موجود در GT PRO و تلاش برای جا دادن آن در قالب‌های استاندارد است.

اشتباهپیامدراه درست
مدل نیروگاه موجود با چیدمان خاص در GT PROمدل با واقعیت فرق دارداز THERMOFLEX استفاده کنید
ساخت طراحی مفهومی از صفر در THERMOFLEXزمان زیاد برای کاری که GT PRO سریع انجام می‌دهدطرح اولیه را در GT PRO بسازید و بعد منتقل کنید
گزارش فقط نقطه طراحیعملکرد واقعی در بار جزئی دیده نمی‌شودبا GT MASTER یا THERMOFLEX تحلیل Off-Design انجام دهید
نبود داده سازنده تجهیزاتنتایج کلی و غیرقابل‌اتکامشخصات توربین گاز و تجهیزات را از کتابخانه یا داده سازنده بگیرید

برای یادگیری GT PRO و THERMOFLEX از کجا شروع کنیم؟

ترتیب پیشنهادی: نصب، معرفی دو برنامه، دوره کوتاه GT PRO برای طراحی سریع و سپس THERMOFLEX برای مدل‌سازی آزاد.

  1. راهنمای نصب Thermoflow ضروری
    روند رسمی نصب و ثبت برنامه‌ها.
  2. دوره فشرده آموزش GT PRO ضروری
    پولی. طراحی نیروگاه گازی و سیکل ترکیبی.
  3. دوره آموزش THERMOFLEX ضروری
    پولی. مدل‌سازی آزاد نیروگاه و سیستم حرارتی.
  4. مدل‌های آماده THERMOFLEX تکمیلی
    رایگان. مدل‌های آموزشی برای تمرین.
  5. مدل نیروگاه سیکل ترکیبی چابهار تکمیلی
    فایل مدل (نه دوره)، پولی؛ نمونه یک نیروگاه واقعی.

سؤالات متداول درباره GT PRO و THERMOFLEX

تفاوت اصلی GT PRO و THERMOFLEX چیست؟

GT PRO نیروگاه توربین گازی و سیکل ترکیبی جدید را با گزینه‌های ساختاریافته و سریع طراحی می‌کند. THERMOFLEX هر نیروگاه یا شبکه حرارتی را با چیدمان آزاد و در حالت طراحی و Off-Design مدل می‌کند.

GT MASTER چیست؟

GT MASTER همراه GT PRO است و نیروگاه طراحی‌شده در GT PRO را در شرایط خارج از نقطه طراحی، مثل بار جزئی یا دمای محیط متفاوت، شبیه‌سازی می‌کند.

آیا THERMOFLEX فایل GT PRO را باز می‌کند؟

بله. THERMOFLEX فایل‌های GT PRO و STEAM PRO را می‌خواند، بنابراین می‌توان طرح را در GT PRO شروع و در THERMOFLEX توسعه داد.

برای پایان‌نامه نیروگاه کدام را یاد بگیرم؟

اگر موضوع، طراحی یا مقایسه پیکربندی سیکل ترکیبی جدید است، GT PRO سریع‌تر است. اگر نیروگاه موجود، چیدمان خاص یا تحلیل بار جزئی دارید، THERMOFLEX مناسب‌تر است. بسیاری از پروژه‌ها از هر دو استفاده می‌کنند.

آیا GT PRO و THERMOFLEX جدا نصب می‌شوند؟

خیر. هر دو با نصب‌کننده واحد Thermoflow نصب می‌شوند، اما لایسنس هر برنامه جداست.

جمع‌بندی

GT PRO و THERMOFLEX مکمل هم هستند. GT PRO برای طراحی سریع نیروگاه جدید با ساختار استاندارد و THERMOFLEX برای مدل‌سازی آزاد، نیروگاه موجود و تحلیل بار جزئی. روند رایج: شروع در GT PRO، بررسی بار جزئی در GT MASTER و توسعه در THERMOFLEX.

طراحی نیروگاه را با Thermoflow یاد بگیرید

دوره‌های فشرده GT PRO و THERMOFLEX سافت‌کمک از طراحی سیکل ترکیبی تا مدل‌سازی آزاد را پوشش می‌دهند.

دوره GT PRO دوره THERMOFLEX

منابع

  1. Thermoflow: Products FAQ (معرفی GT PRO، GT MASTER، STEAM PRO، THERMOFLEX و PEACE)
  2. Thermoflow Inc. (سازنده مجموعه نرم‌افزار)
  3. تجربه سافت‌کمک در ساخت مدل نیروگاه سیکل ترکیبی و مدل‌های آموزشی THERMOFLEX
