Simulink در برابر AMESim؛ کدام نرم‌افزار شبیه‌سازی قدرتمندتر است؟
مقایسه و انتخاب نرم‌افزار

Simulink در برابر AMESim؛ کدام نرم‌افزار شبیه‌سازی قدرتمندتر است؟

نویسندهتیم سافت‌کمکانتشار۱۹ آذر ۱۴۰۴به‌روزرسانی۶ آبان ۱۴۰۵زمان مطالعه۶ دقیقه
هنوز امتیازی ثبت نشدهامتیاز شما:
Simulink در برابر AMESim؛ کدام نرم‌افزار شبیه‌سازی قدرتمندتر است؟
فهرست مطالب
  1. Simulink و Amesim چه هستند؟
  2. تفاوت نگاه: مدل سیگنالی یا مدل فیزیکی؟
  3. Simulink یا Amesim؛ کدام برای پروژه شما مناسب است؟
  4. جدول مقایسه Simulink و Amesim
  5. چطور Simulink و Amesim را با هم استفاده کنیم؟
  6. اشتباهات رایج در انتخاب بین Simulink و Amesim
  7. برای یادگیری Simulink و Amesim از کجا شروع کنیم؟
  8. سؤالات متداول درباره Simulink و Amesim
  9. جمع‌بندی

آخرین بازبینی: ۵ آبان ۱۴۰۵ · زمان مطالعه: حدود ۹ دقیقه

Simulink برای طراحی کنترلر و مدل‌سازی سیستم بر پایه معادلات و سیگنال‌ها بهترین جای شروع است و Simcenter Amesim برای مدل‌سازی فیزیکی سیستم‌های هیدرولیکی، حرارتی و مکانیکی با قطعه‌های آماده. بسیاری از تیم‌های مهندسی هر دو را با هم به کار می‌برند: سیستم فیزیکی در Amesim و کنترلر در Simulink. این مقاله تفاوت نگاه این دو نرم‌افزار را با مثال توضیح می‌دهد و نشان می‌دهد برای پروژه شما کدام مناسب‌تر است.

پاسخ کوتاه: Simulink بهتر است یا Amesim؟

اگر کار اصلی شما طراحی کنترلر، مدل‌سازی با معادلات یا تولید کد برای سخت‌افزار است، Simulink مناسب‌تر است. اگر سیستم فیزیکی پیچیده با هیدرولیک، پنوماتیک، حرارت و مکانیک دارید و می‌خواهید آن را با قطعه‌های آماده و بدون نوشتن معادلات بسازید، Amesim سریع‌تر به نتیجه می‌رسد.

  1. کنترل، سیگنال و تولید کد: Simulink.
  2. سیستم فیزیکی چندحوزه‌ای: Amesim (یا Simscape در Simulink).
  3. پروژه کامل: پلنت در Amesim و کنترلر در Simulink با شبیه‌سازی هم‌زمان.

Simulink و Amesim چه هستند؟

Simulink محیط مدل‌سازی بلوکی شرکت MathWorks روی MATLAB است و Simcenter Amesim نرم‌افزار شبیه‌سازی سیستم‌های چندحوزه‌ای شرکت Siemens.

  • Simulink: سیستم با بلوک‌هایی ساخته می‌شود که سیگنال‌ها را از ورودی به خروجی منتقل و پردازش می‌کنند. ابزار اصلی طراحی کنترلر، شبیه‌سازی سیستم‌های دینامیکی و تولید خودکار کد است. با افزونه Simscape، مدل‌سازی فیزیکی هم به Simulink اضافه می‌شود. متلب و Simulink
  • Simcenter Amesim: سیستم با قطعه‌های فیزیکی آماده از کتابخانه‌های هیدرولیک، پنوماتیک، حرارتی، مکانیکی و الکتریکی ساخته می‌شود. قطعه‌ها مثل سیستم واقعی به هم وصل می‌شوند و معادلات را نرم‌افزار می‌سازد. Amesim چیست؟

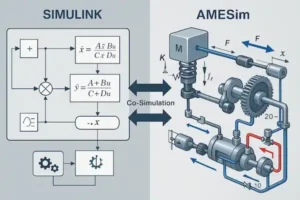

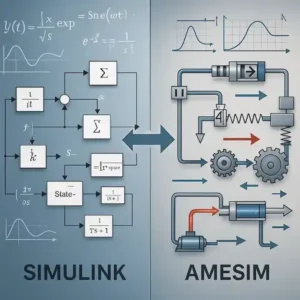

تفاوت نگاه: مدل سیگنالی یا مدل فیزیکی؟

تفاوت اصلی دو نرم‌افزار این است که در Simulink معمولاً جهت جریان اطلاعات را خودتان تعیین می‌کنید، اما در Amesim اتصال‌ها فیزیکی‌اند و نرم‌افزار جهت جریان انرژی را خودش حل می‌کند.

  • مثال جک هیدرولیکی در Simulink پایه: معادله دبی شیر، تراکم‌پذیری روغن و حرکت پیستون را می‌نویسید و با بلوک‌های انتگرال‌گیر و جمع‌کننده پیاده می‌کنید. کنترل کامل دارید، اما هر جزء جدید یعنی معادله جدید.
  • همان مثال در Amesim: پمپ، شیر، لوله و جک را از کتابخانه برمی‌دارید، وصل می‌کنید و پارامترها را وارد می‌کنید. اضافه کردن یک شیر اطمینان یعنی یک قطعه دیگر، نه بازنویسی معادلات.
  • Simscape: رویکرد فیزیکی مشابه Amesim را داخل Simulink فراهم می‌کند. کتابخانه‌ها و کاربران هرکدام فرق دارند، اما اگر تیم شما در اکوسیستم MATLAB است، Simscape گزینه جدی است.

Simulink یا Amesim؛ کدام برای پروژه شما مناسب است؟

انتخاب به این بستگی دارد که بخش اصلی کار شما کنترل است یا فیزیک سیستم.

کنترلطراحی کنترلر و تولید کدPID، کنترل پیش‌بین، فرمان سیمی، کروز کنترل و الگوریتم‌هایی که روی ECU یا میکروکنترلر می‌روند. Simulink استاندارد این کار است.نمونه: فرمان سیمی در Simulink
فیزیک سیستمهیدرولیک، ترمز، حرارتسیستم ترمز، فرمان هیدرولیک، مدار خنک‌کاری یا کامیون برقی با جزئیات فیزیکی. Amesim با قطعه‌های آماده سریع‌تر است.نمونه: کامیون برقی در Amesim
ترکیبیپلنت فیزیکی + کنترلرسیستم فیزیکی در Amesim و کنترلر در Simulink، با شبیه‌سازی هم‌زمان. رایج‌ترین روش در صنعت خودرو.روش کار

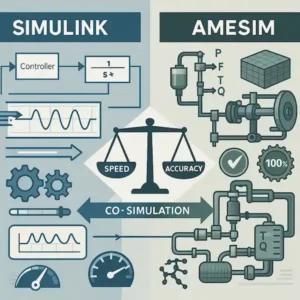

اینفوگرافیک مقایسه Simulink و Simcenter Amesim: مدل سیگنالی و مدل فیزیکی
Simulink برای سیگنال و کنترل؛ Amesim برای فیزیک سیستم

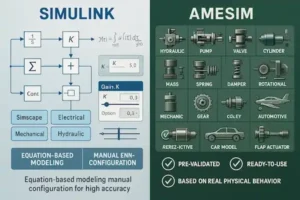

جدول مقایسه Simulink و Amesim

جدول زیر دو نرم‌افزار را در معیارهای مهم پروژه مقایسه می‌کند.

معیارSimulinkSimcenter Amesim
سازندهMathWorksSiemens
نوع مدلبلوکی و سیگنالی؛ فیزیکی با Simscapeفیزیکی با قطعه‌های آماده
کتابخانه فیزیکیدر Simscape و افزونه‌های آنگسترده در هیدرولیک، پنوماتیک، حرارت و مکانیک
طراحی کنترلرقوی؛ ابزارهای طراحی و تنظیم کنترلرکتابخانه کنترل دارد، ولی کنترل پیشرفته معمولاً در Simulink
تولید کدتولید خودکار کد C برای سخت‌افزارتمرکز اصلی نیست
نیاز به نوشتن معادلهدر Simulink پایه بله؛ در Simscape کمترکم؛ معادلات داخل قطعه‌هاست
کاربرد رایجکنترل، الکترونیک قدرت، پردازش سیگنال، دانشگاههیدرولیک، سیستم‌های حرارتی، خودرو و هوافضا
دسترسی دانشجوییلایسنس دانشگاهی و دانشجویی MathWorksنسخه دانشجویی رایگان Siemens (با محدودیت)

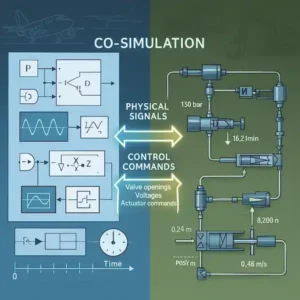

چطور Simulink و Amesim را با هم استفاده کنیم؟

رایج‌ترین روش این است که پلنت فیزیکی در Amesim ساخته و به Simulink وصل شود تا کنترلر در Simulink طراحی و آزمایش شود.

  1. ساخت پلنت در Amesim
    سیستم فیزیکی (مثلاً ترمز یا مدار خنک‌کاری) را با قطعه‌های آماده بسازید و جداگانه اعتبارسنجی کنید.
  2. تعریف ورودی و خروجی
    سیگنال‌هایی را که کنترلر می‌خواند (مثلاً فشار، دما) و فرمان‌هایی را که می‌دهد (مثلاً جریان شیر) مشخص کنید.
  3. اتصال به Simulink
    با رابط Simulink در Amesim یا استاندارد FMI، مدل را به‌صورت بلوک در Simulink بیاورید.
  4. طراحی و آزمون کنترلر
    کنترلر را در Simulink بسازید، تنظیم کنید و رفتار حلقه بسته را بررسی کنید.
همین روش برای GT-SUITE: مدل موتور یا سیستم خودرو در GT-SUITE هم به همین شکل به Simulink وصل می‌شود. روند کامل آن در آموزش اتصال GT-SUITE و Simulink آمده است.

اشتباهات رایج در انتخاب بین Simulink و Amesim

رایج‌ترین اشتباه، ساختن سیستم هیدرولیکی پیچیده با معادلات دستی در Simulink پایه است.

اشتباهپیامدراه درست
مدل هیدرولیک پیچیده با بلوک‌های ریاضیمدل شکننده و سخت برای توسعهAmesim یا Simscape
طراحی کنترل پیشرفته فقط در Amesimابزارهای تنظیم و تولید کد محدودکنترلر را در Simulink بسازید و وصل کنید
یادگیری هر دو هم‌زمان از صفرسردرگمی و پیشرفت کندیکی را بر اساس موضوع پروژه یاد بگیرید، بعد دیگری را
اعتبارسنجی نکردن پلنت قبل از کنترلکنترلر روی مدل غلط تنظیم می‌شودپلنت را اول جداگانه با داده یا رفتار مورد انتظار بسنجید

برای یادگیری Simulink و Amesim از کجا شروع کنیم؟

اگر رشته شما کنترل است از MATLAB و Simulink، و اگر سیستم‌های سیالاتی و حرارتی است از Amesim شروع کنید.

  1. آموزش پروژه‌محور متلب ضروری
    رایگان. پایه لازم برای Simulink.
  2. مسیر یادگیری MATLAB تکمیلی
    ادامه تا Simulink و پروژه‌های کنترلی.
  3. راهنمای نصب Amesim ضروری
    نصب نسخه کامل یا دانشجویی رایگان.
  4. دوره آموزش Amesim ضروری
    پولی. مدل‌سازی سیستم‌های چندحوزه‌ای.
  5. مسیر یادگیری Amesim تکمیلی
    از اولین مدل تا پروژه‌های خودرویی.

سؤالات متداول درباره Simulink و Amesim

Simulink بهتر است یا Amesim؟

برای طراحی کنترلر، مدل‌سازی با سیگنال و تولید کد، Simulink بهتر است. برای مدل‌سازی فیزیکی سیستم‌های هیدرولیکی، حرارتی و مکانیکی با قطعه‌های آماده، Amesim سریع‌تر است. در صنعت معمولاً هر دو با هم استفاده می‌شوند.

آیا Simscape جایگزین Amesim است؟

Simscape مدل‌سازی فیزیکی را به Simulink اضافه می‌کند و برای بسیاری از پروژه‌ها کافی است. Amesim در برخی حوزه‌ها مثل هیدرولیک و سیستم‌های حرارتی کتابخانه‌های گسترده‌تری دارد. انتخاب به پروژه و ابزارهای تیم بستگی دارد.

آیا Amesim به Simulink وصل می‌شود؟

بله. Amesim رابط Simulink دارد و از استاندارد FMI هم پشتیبانی می‌کند، بنابراین مدل فیزیکی Amesim به‌صورت بلوک در Simulink قابل‌استفاده است.

برای مهندسی خودرو کدام را اول یاد بگیرم؟

اگر به کنترل و الکترونیک خودرو علاقه دارید، MATLAB و Simulink. اگر به ترمز، فرمان، خنک‌کاری و سیستم‌های سیالاتی خودرو علاقه دارید، Amesim. هر دو در صنعت خودرو کاربرد گسترده دارند.

آیا نسخه دانشجویی رایگان دارند؟

Siemens نسخه دانشجویی رایگان Simcenter Amesim با محدودیت ارائه می‌کند. MathWorks برای MATLAB و Simulink لایسنس‌های دانشجویی و دانشگاهی دارد که شرایط آن را باید از سایت MathWorks بررسی کرد.

جمع‌بندی

Simulink و Simcenter Amesim دو نگاه متفاوت به مدل‌سازی دارند: Simulink سیگنال و کنترل، Amesim فیزیک سیستم. انتخاب بر اساس بخش اصلی پروژه شماست. در پروژه‌های واقعی، پلنت فیزیکی در Amesim و کنترلر در Simulink ترکیب رایج و کارآمدی است.

از نرم‌افزار متناسب با پروژه‌تان شروع کنید

آموزش پروژه‌محور متلب سافت‌کمک رایگان است. برای سیستم‌های فیزیکی، دوره Amesim از مقدمات تا مدل‌سازی سیستم خودرو را پوشش می‌دهد.

آموزش رایگان متلب دوره Amesim

منابع

  1. MathWorks: Simulink
  2. MathWorks: Simscape (مدل‌سازی فیزیکی در Simulink)
  3. Siemens: Simcenter Amesim Student Edition
  4. تجربه سافت‌کمک در مدل‌سازی فرمان سیمی در Simulink و سیستم‌های خودرویی در Amesim
